高負荷容量で圧圧溶接された不鋼鉄の格子プレート

Place of Origin:河南省

ブランド名:GNEE

認証:SGS

最低注文数量:交渉

Price:negotiable

補給能力:300000 平方メートル/平方メートル/月

製品説明

プラットフォームステンレス鋼グレーチング圧力溶接グレーチングプレート

亜鉛メッキ格子は、亜鉛メッキ鋼格子または亜鉛メッキ鋼棒格子とも呼ばれ、溶融亜鉛メッキ表面処理を通じて軟炭素鋼で作られた鋼棒格子を指します。軟炭素鋼は、ほとんどの産業用および商業用途に経済的で高強度のソリューションを提供し、溶融亜鉛メッキ表面処理は耐久性に優れた耐食性能を提供します。

製品仕様

構造：平鋼と十字・丸棒を一定間隔で溶接
特徴：高強度、軽量構造、高い耐荷重性
表面：溶融亜鉛メッキにより優れた耐食性を実現

耐荷重フラットバーのサイズ	厚さ ≥3mm、深さ ≥19mm
19×3、19×5、20×3、20×5、25×3、25×4、25×4.5、25×4.7、25×5…40×6、40×8、40×10、…90×6…	さまざまなサイズをご用意
耐荷重フラットバーのピッチ(mm)	12.5、15、20、30、30.6、32.5、34、34.8、35.3、40、60、80...
クロスバーピッチ(mm)	38.1、50、50.8、70、75、80、99、100、101.6、102...

鋼製格子の規格

国	スチールグレーチング標準	鋼材規格	溶融亜鉛めっき標準
中国	YB/T4001-1998	GB700-88	GB/T13912-2002
アメリカ合衆国	ANSI/NAAMM(MBG531-88)	ASTM（A36）	ASTM(A123)
イングランド	BS4592-1987	BS4360(43A)	BS729
オーストラリア	AS1657-1992	AS3679	AS1650

技術仕様

いいえ。	アイテム	説明
1	ベアリングバー	25x3、25x4、25x4.5、25x5、30x3、30x4、30x4.5、30x5、32x5、40x5、50x5、65x5、75x6、75x10-100x10mmなど Iバー: 25x5x3、30x5x3、32x5x3、40x5x3など米国標準: 1"x3/16"、1 1/4"x3/16"、1 1/2"x3/16"、1"x1/4"、1 1/4"x1/4"、1 1/2"x1/4"、1"x1/8"、1 1/4"x1/8"、1 1/2"x1/8"など
2	ベアリングバーピッチ	12.5、15、20、23.85、25、30、30.16、30.3、32.5、34.3、35、38.1、40、41.25、60、80mmなど米国規格: 19-w-4、15-w-4、11-w-4、19-w-2、15-w-2 など。
3	ツイストクロスバーピッチ	38.1、50、60、76、80、100、101.6、120mm、2インチ、4インチなど
4	材質グレード	ASTM A36、A1011、A569、Q235、S275JR、SS304、SS400、軟鋼、低炭素鋼など
5	表面処理	黒、セルフカラー、溶融亜鉛メッキ、塗装、スプレー塗装
6	格子スタイル	プレーン/スムース、鋸歯状/歯、Iバー、鋸歯状Iバー

鋼製格子の種類

1.プレーンタイプ：最も広く使用されているグレーチングの 1 つで、床材、歩道、排水ピットのカバー、階段の踏み面などに適しています。

2.鋸歯状タイプ:プレーングレーチングに比べ、滑り止め効果があり安全性に優れています。

3.I型タイプ：プレーングレーチングに比べて軽くて経済的で実用的です。

主な特長

優れた滑り止め性能: 特別に設計された鋸歯状ベアリングバーまたは滑り止めプレート表面が優れたトラクションを提供し、濡れた状態、油が付着した状態、または氷の状態でも安全な通行を保証します。
統合された安全設計: 統合されたノージングストリップ、警告ストリップ、キックプレートをカスタマイズして、最も厳しい安全規制に準拠した完全な落下防止システムを形成できます。
優れた排水性と通気性：オープンメッシュ構造により、水、雪、汚れ、破片がトレッド面に蓄積しないため、階段を清潔で乾燥した状態に保ちながら、清掃とメンテナンスのコストを削減します。
高強度＆軽量：無垢鋼板の踏板よりも大幅に軽量（最大50％～70％の軽量化）により、階段支持構造への負荷が軽減され、輸送と設置が容易になります。
柔軟で迅速な設置: ボルト締め、溶接、クリップオンシステムなどのさまざまな設置オプションが用意されており、さまざまな階段構造や現場の条件に簡単に適応できます。

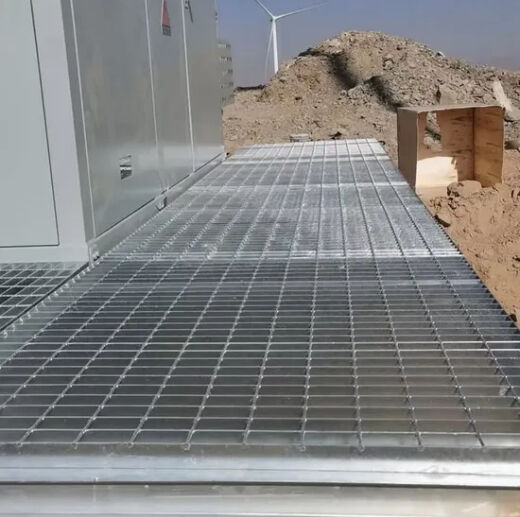

Galvanized steel grating installation example

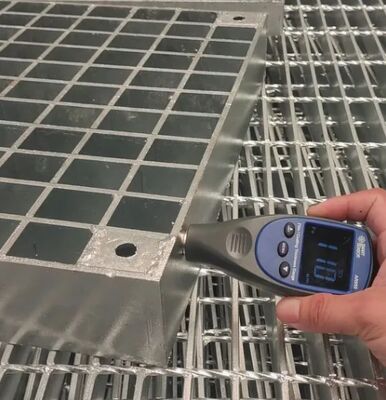

Steel grating close-up showing structure

よくある質問

ベアリングバーの標準間隔はどれくらいですか?

標準間隔は通常 30 mm または 40 mm (中心間) ですが、19-W-4 (1-3/16 インチ間隔) が一般的な北米の工業標準です。

「19-W-4」命名法とは何ですか?

これは標準的な指定です: 19: ベアリングバーの間隔 (16 分の 1 インチ (19/16 インチ) 単位)。 W: タイプが「溶接」であることを意味します。 4: クロスバーの間隔 (インチ (4 インチ) 単位)。

スチール製グレーチングはどのくらいの荷重に耐えられますか?

耐荷重はベアリングバーのサイズ（高さと厚さ）とスパン長さによって異なります。メーカーは、許容される均一荷重と集中荷重を指定した「荷重表」を提供しています。

スチールグレーチングは滑りにくいですか？

はい、特に鋸歯状タイプです。交通量の多い歩行者エリアの場合、鋸歯状格子はほとんどの国際的な滑り止め安全基準 (OSHA や DIN 51130 など) を満たしています。

製品概要

プラットフォームステンレス鋼グレーチング圧力溶接グレーチングプレート亜鉛メッキ格子は、亜鉛メッキ鋼格子または亜鉛メッキ鋼棒格子とも呼ばれ、溶融亜鉛メッキ表面処理を通じて軟炭素鋼で作られた鋼棒格子を指します。軟炭素鋼は、ほとんどの産業用および商業用途に経済的で高強度のソリューションを提供し、溶融亜鉛メッキ表面処理は耐久性に優れた耐食性能を提供します。製品仕様構造：平鋼と十字・丸棒を一定間隔で溶接特徴：高強度、軽量構造、高い耐荷重性表面：溶融亜鉛メッキにより優れた耐食性を実現耐荷重フラットバーのサイズ厚さ ≥3mm、深さ ≥19mm 19×3、19×5、20×3、20×5、25×3...
