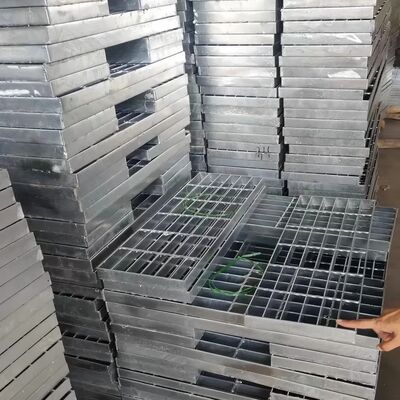

ホットディップガルバニザ厚重荷用用用角型平板バーカーボン鋼格子

Place of Origin:河南省

ブランド名:Gnee

認証:SGS

補給能力:10000トン/トン/月

製品説明

溶接された歯列状の平面バー炭酸性熱DIPガルバン化鉄筋構造格子

鉄格子 (鋼格子) は,鉄格子または金属格子としても知られる.軸承棒は1つの方向に走るし,垂直横棒に固く固定されたり,それらの間を延ばす曲がった接続棒によって隔たれている.この設計は,重荷を最小限の重さで収納することを意図しています.

鉄格子は床, mezzanine,階段,フェンシング,溝カバー,工場,ワークショップ,モータールーム,トロリーチャネル,重荷荷のエリアの保守プラットフォームに広く使用されています.ボイラー設備重装備のエリアです

石油・石油化学工業,電力・鉄鋼工場,港,造船場,水・下水処理,市政建設,天井などで広く使用されています.

テクニカル仕様

材料	低炭素鋼,不?? 鋼,または顧客の要求に従って
ローヤリングバーの仕様 (mm)	20 x 3 から 100 x 10; 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4mm またはカスタマイズ
ベアバーピッチ (センターからセンター)	12.515歳 25歳 30歳 30歳1632歳534歳 40歳 41歳2545歳 50歳 60歳 60歳32, 80, 100 mm など,またはカスタマイズ
クロスバーピッチ (センターからセンター)	38, 50, 76, 100, 101.6mm など,またはカスタマイズ
表面処理	自然,熱浸し,塗料の噴霧,または顧客の要求に従って
梱包	フィルムとストラップで包装され,木製のパレットで包装される

製品の特徴

防腐剤
耐久性
強い
安全だ
簡単にインストール

鉄格子規格を満たす

中国:YB/T4001.1-2007
アメリカ合衆国: ANSI/NAAMM ((MBG531-88)
イギリス:BS4592-1987
オーストラリア:AS1657-1985

Steel grating technical diagram showing bearing bar specifications and spacing

軸索バーピッチの仕様

違う違う	ローヤリングバーピッチ (mm)	標準パネルの幅 (ベアリングバー厚さ5mm)	ローヤリングバー番号 (PC)	コメント
1	12.5	1005	81	両側間のピッチは,通常のベアバーピッチよりも小さい.
2	15	1010	68
3	20	1010	51
4	22	995	46
5	23.85	1007	43
6	25	1005	41
7	30	995	34
8	30.16	1000	34
9	30.3	1005	34
10	32.5	1013	32
11	34.3	1000	30
12	35	1020	30
13	35.3	1029	30
14	40	1005	26
15	41	1030	26
16	41.4	999	25
17	50	1005	21
18	60	965	17
19	62	997	17

Steel grating dimensional specifications and installation diagram

製品概要

溶接された歯列状の平面バー炭酸性熱DIPガルバン化鉄筋構造格子鉄格子 (鋼格子) は,鉄格子または金属格子としても知られる.軸承棒は1つの方向に走るし,垂直横棒に固く固定されたり,それらの間を延ばす曲がった接続棒によって隔たれている.この設計は,重荷を最小限の重さで収納することを意図しています. 鉄格子は床, mezzanine,階段,フェンシング,溝カバー,工場,ワークショップ,モータールーム,トロリーチャネル,重荷荷のエリアの保守プラットフォームに広く使用されています.ボイラー設備重装備のエリアです石油・石油化学工業,電力・鉄鋼工場,港,造船場,水・下水処理,市政建設,天井な...
