工業用プラットフォーム用溶融亜鉛めっき炭素鋼セレーテッド平鋼溶接鋼格子

ブランド名:Gnee

最低注文数量:2個

補給能力:300000 平方メートル/平方メートル/月

製品詳細

ハイライト:

熱間亜鉛メッキ鋼グレーチング

鉄格子

鋸歯状平棒溶接鋼製格子

製品説明

溶接セレーションプレーンバー炭素熱浸亜鉛めっき鋼構造グレーチング

鋼鉄グレーチングは、手動または機械的な溶接プロセスを通じて製造され、ベアリングバーとクロスバーを特定のピッチで正確な経度と緯度のパターンで配置します。クロスバーは、金型またはコンピューターシステムによって制御される高張力抵抗溶接を使用してベアリングバーに圧入されます。

主な利点

材料効率とコスト削減
投資要件の削減
簡単な構造と設置
卓越した耐久性と長寿命
モダンでファッショナブルな外観
防汚性
風圧抵抗の低減
シンプルな設計原則
強力な耐食性

用途

鋼鉄グレーチングボードは、国内外の産業で広く利用されており、主に産業用プラットフォーム、ラダーペダル、手すり、チャンネル床、鉄道橋側道、高塔フレームプラットフォーム、排水カバー、マンホールカバー、道路横断ゲート、多層駐車場構造、公共施設、学校、工場、遊び場、庭園別荘のフェンスとして使用されています。住宅の外窓、バルコニーの手すり、高速道路/鉄道のバリアにも適しています。

技術仕様

材質	低炭素鋼、ステンレス鋼、またはカスタム仕様
ベアリングバー仕様	20 x 3 ～ 100 x 10 mm; 25 x 5 x 3、32 x 5 x 3、38 x 5 x 3、40 x 5 x 3、50 x 5 x 3、50 x 7 x 4、55 x 7 x 4、60 x 7 x 4、65 x 7 x 4、70 x 7 x 4、75 x 7 x 4 mm を含むカスタムサイズ
ベアリングバーピッチ	12.5、15、25、30、30.16、32.5、34、40、41.25、45、50、60、60.32、80、100 mm またはカスタム仕様
クロスバーピッチ	38、50、76、100、101.6 mm またはカスタム仕様
表面処理	ナチュラル仕上げ、熱浸亜鉛めっき、塗装、またはカスタム要件
特徴	防錆、耐久性、強度、安全性、簡単な設置
梱包	フィルム包装、ストラップ付き、木製パレット包装
準拠規格	中国: YB/T4001.1-2007 \| 米国: ANSI/NAAMM(MBG531-88) \| 英国: BS4592-1987 \| オーストラリア: AS1657-1985

ベアリングバー仕様表

番号	ベアリングバーピッチ (mm)	標準パネル幅 (ベアリングバー厚さ 5mm)	ベアリングバー数 (枚)	備考
1	12.5	1005	81	両端のピッチは通常のベアリングバーピッチより小さい
2	15	1010	68
3	20	1010	51
4	22	995	46
5	23.85	1007	43
6	25	1005	41
7	30	995	34
8	30.16	1000	34
9	30.3	1005	34
10	32.5	1013	32
11	34.3	1000	30
12	35	1020	30
13	35.3	1029	30
14	40	1005	26
15	41	1030	26
16	41.4	999	25
17	50	1005	21
18	60	965	17
19	62	997	17

製品画像

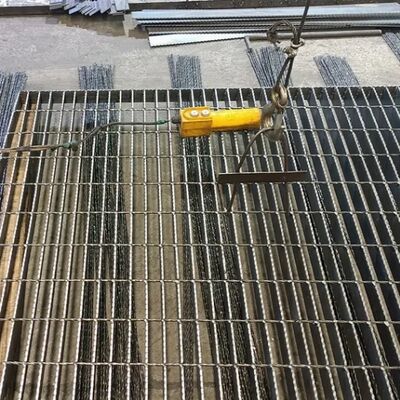

Welded serrated plain bar carbon hot dip galvanizing steel structure grating installation example

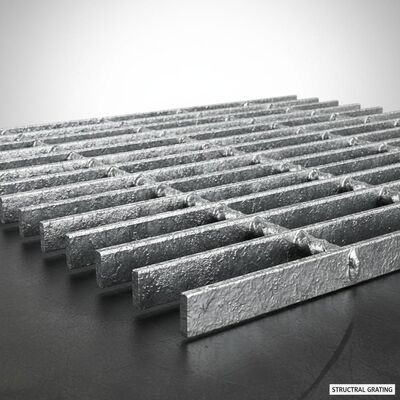

Close-up view of welded steel grating showing serrated pattern and galvanized finish

製品概要

溶接セレーションプレーンバー炭素熱浸亜鉛めっき鋼構造グレーチング鋼鉄グレーチングは、手動または機械的な溶接プロセスを通じて製造され、ベアリングバーとクロスバーを特定のピッチで正確な経度と緯度のパターンで配置します。クロスバーは、金型またはコンピューターシステムによって制御される高張力抵抗溶接を使用してベアリングバーに圧入されます。主な利点材料効率とコスト削減投資要件の削減簡単な構造と設置卓越した耐久性と長寿命モダンでファッショナブルな外観防汚性風圧抵抗の低減シンプルな設計原則強力な耐食性用途鋼鉄グレーチングボードは、国内外の産業で広く利用されており、主に産業用プラット...
