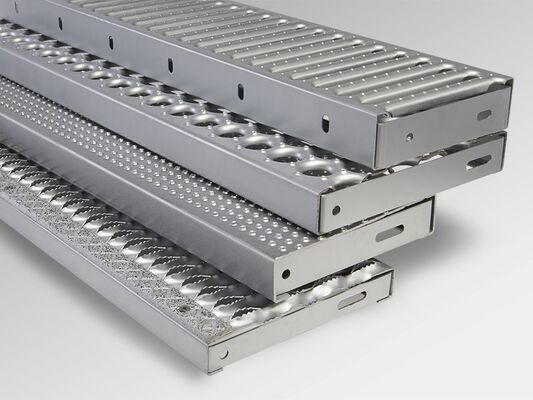

25 x 3～100 x 8 支持バーを備えた溶融亜鉛めっき鋼製階段踏板、ステップラダー用ANSI/NAAMM規格

ブランド名:Gnee

最低注文数量:2個

補給能力:300000 平方メートル/平方メートル/月

製品詳細

ハイライト:

溶融亜鉛メッキ鋼製階段踏み板

25 x 3～100 x 8 支持バー鋼製階段踏板

ANSI/NAAMM規格亜鉛めっき鋼製グレーチング

製品説明

ステップラダー用溶融亜鉛めっき鋼製階段踏板

支持バー仕様

平型＆ギザギザ型:25 x 3 mm ～ 100 x 8 mm
I型:25 x 5 x 3、32 x 5 x 3、38 x 5 x 3、40 x 5 x 3、50 x 5 x 3、50 x 7 x 4、55 x 7 x 4、60 x 7 x 4、65 x 7 x 4、70 x 7 x 4、75 x 7 x 4 mm

支持バーピッチ（中心間）

標準ピッチ:12.5、25、30、30.16、32.5、34、40、41.25、45、50、60、60.32、80、100 mm
推奨:30、40、60 mm
アメリカ規格:1" x 3/16"、1 1/4" x 3/16"、1-1/2" x 3/16"、1" x 1/4"、1-1/4" x 1/4"、1 1/2" x 1/4" (19-w-4)
ご要望に応じてカスタム仕様も承ります

材料オプション

軟鋼（低炭素鋼）
ステンレス鋼

表面処理

未処理
塗装
溶融亜鉛めっき

国際規格準拠

中国:YB/T4001-1998
米国:ANSI/NAAMM (MBG531-88)
英国:BS4592-1987
オーストラリア:AS1657-1985
日本:JIS

鋼製階段踏板技術仕様

標準グレーチング仕様

支持バーピッチ	クロスバーピッチ	25×5	32×5	40×5	45×5	50×5	55×5	60×5
30	100	G255/30/100	G325/30/100	G405/30/100	G455/30/100	G505/30/100	G555/30/100	G605/30/100
30	50	G255/30/50	G325/30/50	G405/30/50	G455/30/50	G505/30/50	G555/30/50	G605/30/50
40	100	G255/40/100	G325/40/100	G405/40/100	G455/40/100	G505/40/100	G555/40/100	G605/40/100
40	50	G255/40/50	G325/40/50	G405/40/50	G455/40/50	G505/40/50	G555/40/50	G605/40/50
60	50	G255/60/50	G325/60/50	G405/60/50	G455/60/50	G505/60/50	G555/60/50	G605/60/50

最大階段踏板長

鋼製グレーチング仕様	25×3 mm	25×5 mm	32×5 mm
支持バーピッチ 30mm	550 mm	900 mm	1300 mm
支持バーピッチ 40mm	450 mm	750 mm	1200 mm

製品画像

Hot DIP Galvanized Steel Stair Treads installation example showing industrial step ladder application

Close-up view of Hot DIP Galvanized Steel Stair Treads surface texture and construction details

製品概要

ステップラダー用溶融亜鉛めっき鋼製階段踏板支持バー仕様平型＆ギザギザ型:25 x 3 mm ～ 100 x 8 mm I型:25 x 5 x 3、32 x 5 x 3、38 x 5 x 3、40 x 5 x 3、50 x 5 x 3、50 x 7 x 4、55 x 7 x 4、60 x 7 x 4、65 x 7 x 4、70 x 7 x 4、75 x 7 x 4 mm 支持バーピッチ（中心間）標準ピッチ:12.5、25、30、30.16、32.5、34、40、41.25、45、50、60、60.32、80、100 mm 推奨:30、40、60 mm アメリカ規格:1" x 3/16"、1 ...
