15-60mm のベアバーピッチと最適な空気流のための穴開けた排水設計のガルバン化鋼格子

ブランド名:Gnee

最低注文数量:2個

補給能力:300000 平方メートル/平方メートル/月

製品詳細

ハイライト:

15-60mm ベアリングバーピッチ鋼製格子

穴あき排水管設計棒格子

溶融亜鉛メッキ金属格子

製品説明

亜鉛メッキ15/20/30/34.3/40/60mmベアリングバーピッチ排水穴あきスチールグレーチング

スチールグレーチングは、スチールグリッドまたはバーグレーチングとも呼ばれ、産業、商業、建築用途向けに設計された、多用途で堅牢な床材ソリューションです。高品質の炭素鋼またはステンレス鋼で作られた当社のスチールグレーチングは、軽量でありながら耐久性のある設計が特徴で、優れた耐荷重能力と長持ちする性能を保証します。

主な特徴

安全性を高める滑り止め表面
カスタマイズ可能なサイズと間隔オプション
最適な排水と空気循環のためのオープンデザイン
工場、歩道、排水溝カバーに最適
国際安全基準に適合
簡単な設置とメンテナンス

技術仕様

材質	炭素鋼Q235 / ステンレス鋼304 / 316
タイプ	プレスロック/フラットバー/ギザギザバー/Iバー
ベアリングバーサイズ	20 x 3～100 x 9 mm; I型仕様：25 x 5 x 3、32 x 5 x 3、38 x 5 x 3、40 x 5 x 3、50 x 5 x 3、50 x 7 x 4、55 x 7 x 4、60 x 7 x 4、65 x 7 x 4、70 x 7 x 4、75 x 7 x 4など。
ベアリングバーピッチ	12.5～100 mm（30、40、60mm推奨; アメリカ規格あり）
クロスバーピッチ	18.5～101.6 mm（50、100mm推奨; アメリカ規格あり）
表面処理	未処理/塗装/溶融亜鉛めっき
鋼材規格	中国GB700-88 / アメリカASTM（A36）/ イギリスASTM（A36）
HDG規格	中国GB/T13912-92 / アメリカASTM（A123）/ イギリスBS729
品質規格	中国YB/T4001-1998 / アメリカANSI/NAAMM（MBG531-88）/ イギリスBS4592-1987 / オーストラリアAS1657-1992

ベアリングバーピッチ仕様

No.	ベアリングバーピッチ（mm）	標準パネル幅（ベアリングバー厚さ5mm）	ベアリングバー数（PC）	備考
1	12.5	1005	81	両側のピッチは通常のベアリングバーピッチより小さい
2	15	1010	68
3	20	1010	51
4	22	995	46
5	23.85	1007	43
6	25	1005	41
7	30	995	34
8	30.16	1000	34
9	30.3	1005	34
10	32.5	1013	32
11	34.3	1000	30
12	35	1020	30
13	35.3	1029	30
14	40	1005	26
15	41	1030	26
16	41.4	999	25
17	50	1005	21
18	60	965	17
19	62	997	17

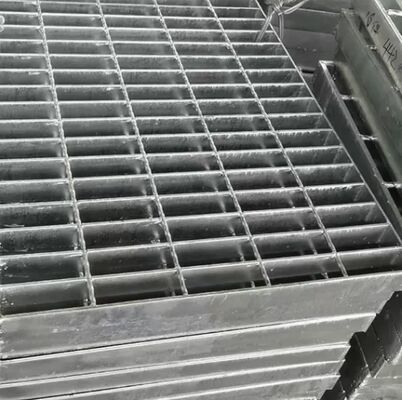

Galvanized steel grating installation showing durable construction and open grid design

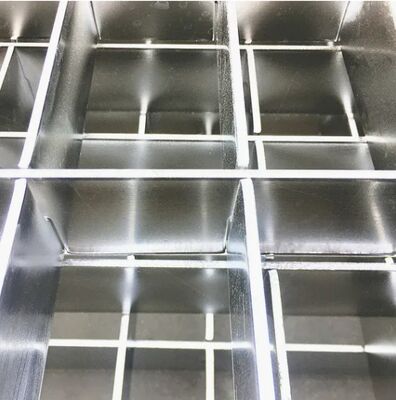

Close-up view of galvanized steel grating surface with bearing bar pitch details

製品概要

亜鉛メッキ15/20/30/34.3/40/60mmベアリングバーピッチ排水穴あきスチールグレーチングスチールグレーチングは、スチールグリッドまたはバーグレーチングとも呼ばれ、産業、商業、建築用途向けに設計された、多用途で堅牢な床材ソリューションです。高品質の炭素鋼またはステンレス鋼で作られた当社のスチールグレーチングは、軽量でありながら耐久性のある設計が特徴で、優れた耐荷重能力と長持ちする性能を保証します。主な特徴安全性を高める滑り止め表面カスタマイズ可能なサイズと間隔オプション最適な排水と空気循環のためのオープンデザイン工場、歩道、排水溝カバーに最適国際安全基準に適合簡単な...
