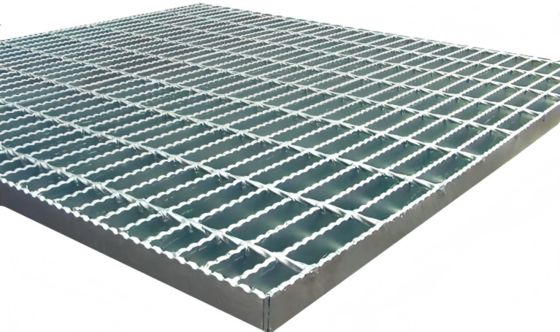

SL型スウェージロック式スチールバーグレーチング（床、歩道、プラットフォーム、橋デッキ用）

Place of Origin:中国

ブランド名:GNEE

認証:SGS

最低注文数量:10平方メートル

Price:negotiable

支払い条件:交渉可能

補給能力:100トン/週

製品詳細

ハイライト:

スウェージロック式スチールバーグレーチング

歩道用鉄格子

橋デッキ用スチールグレーチング

製品説明

タイプSLスワージロックされたスチールバー格子床、歩道、プラットフォーム、ブリッジデッキで使用されています

当社のスワージロックされたスチールバー格子は、高強度の比率、最小偏向、最大安全性により、産業、建築、建設、市のエンジニアリングアプリケーションなど、多様なアプリケーションの好みの選択肢となっています。

当社のスワージロックされたスチールグレーティングは、スワージングと溶接プロセスによって製造されています。このプロセスでは、クロスバーは、ベアリングバーの事前にパンチされた穴（通常はダイヤモンド型の穴または丸い穴）に挿入され、各交差点で溶接され、恒久的に正の機械的接続を形成します。

Close-up view of swage-locked steel bar grating showing welded intersections

原則として、クロスバーはねじれた四角いスチールバーまたは丸い鋼鉄のバーです。

Q235などのプレミアム炭素鋼の観点から、生産プロセスに関与する溶接動作は、CO2ガスシールド溶接プロセスです。しかし、顧客がそうする必要がある場合、レーザー溶接操作もTSGで利用できます。

AISI 304などのステンレス鋼に関しては、生産プロセスに関与する溶接動作がレーザー溶接プロセスです。

材料と仕上げオプション

当社のスワージロックスチールグレーティングは、プレミアム炭素鋼とステンレス鋼から製造されています。スワージロックされたスチールグレーティングパネルの表面仕上げには、以下が含まれます。

ミル仕上げ
ホットディップ亜鉛めっき
炭素鋼材料用のすべての標準RAL色のパウダーコーティングまたはPVDF塗装
ステンレス鋼の材料用の電気研磨

ベアリングバータイプ

スワージロックされたスチールグレーティングは、3種類のベアリングバーで入手できます。

長方形のフラットバー
I字型のスチールバー
T字型のスチールバー

これらの3種類のベアリングバーの一般的な知識を持つように、次のスケッチをご覧ください。

Technical diagram showing three types of bearing bars: rectangular flat, I-shaped, and T-shaped

技術仕様

ベアリングバーのタイプ	ベアリングバーのサイズ（mm、深さx厚さ）	クロスバーのサイズ（mm）	長方形の穴のピッチ（mm）
長方形のフラットバー	25×2	8 x 8	30x100、40x100、60x100
	25×3	8 x 8	30x100、40x100、60x100
	25.4×4.76	8 x 8	30x100、40x100、60x100
	30×5	8 x 8	30x100、40x100、60x100
	32×3	8 x 8	30x100、40x100、60x100
	32×5	8 x 8	30x100、40x100、60x100
	38×3	8 x 8	30x100、40x100、60x100
	38×5	8 x 8	30x100、40x100、60x100
	40×3	8 x 8	30x100、40x100、60x100
	40×4	8 x 8	30x100、40x100、60x100
	40×5	8 x 8	30x100、40x100、60x100
	40×12	8 x 8	30x100、40x100、60x100
	45×3	8 x 8	30x100、40x100、60x100
	45×5	8 x 8	30x100、40x100、60x100
	50×3	8 x 8	30x100、40x100、60x100
	50×4.5	8 x 8	30x100、40x100、60x100
	55×3	8 x 8	30x100、40x100、60x100
60×3	8 x 8	30x100、40x100、60x100
60×12	8 x 8	30x100、40x100、60x100
65 x 5	8 x 8	30x100、40x100、60x100
I字型のスチールバー	26.8×6.25	8 x 8	30x100、40x100、60x100
	25.4×6.35	8 x 8	30x100、40x100、60x100
	65×6.35	8 x 8	30x100、40x100、60x100
	50.8×6.35	8 x 8	30x100、40x100、60x100
T字型のスチールバー	32 x 60	8 x 8	30x100、40x100、60x100
T字型のスチールバー	28 x 52	8 x 8	30x100、40x100、60x100

Industrial application of steel bar grating in a walkway or platform

製品概要

タイプSLスワージロックされたスチールバー格子床、歩道、プラットフォーム、ブリッジデッキで使用されています当社のスワージロックされたスチールバー格子は、高強度の比率、最小偏向、最大安全性により、産業、建築、建設、市のエンジニアリングアプリケーションなど、多様なアプリケーションの好みの選択肢となっています。当社のスワージロックされたスチールグレーティングは、スワージングと溶接プロセスによって製造されています。このプロセスでは、クロスバーは、ベアリングバーの事前にパンチされた穴（通常はダイヤモンド型の穴または丸い穴）に挿入され、各交差点で溶接され、恒久的に正の機械的接続を形成します。原則とし...
